24GHz 電波式測距センサー 1D検知モデル

24GHz 電波式測距センサー 1D検知モデル SC1232AR3

SC1232_外観写真

外観写真

電波式測距センサー1D検知モデル「SC1232AR3」は、外部MCUによる複雑な信号処理なしにモーション検知や距離検知が可能な、オールインワンパッケージで取り扱い容易な24GHz帯レーダーセンサーです。

主な特長

  • ●使いやすい

    • オールインワンパッケージのレーダーセンサーでシステムBOMを削減可能
    • 内部に組込まれた自律動作可能なモーション検知および距離検知機能により、ホストMCUからは
      I²C/SPIを介してセットアップや検知結果の読み出しだけで使用可能
  • ●広い検知範囲

    • 望ましい検知範囲: 正面方向で 8m(*1)
    • Digital Beam Shaper機能により、 FOV(*1)(*2) を120° もしくは 95°で選択可能
  • ●バッテリー使用

    • 人検知用途で約0.5mWの平均消費電力を実現(*3)
    • センサ起動後にホストMCUは、何らかのモーション検知されるまでセンサ制御不要でSleep可能
    • *1: 検知範囲は周辺環境に依存します。
      *2: 検知距離半角値
      *3: モーション検知モードで、0.1%のデューティーサイクルで動作させた場合

システム構成例

SC1232_システムコンフィグレーション

使用例

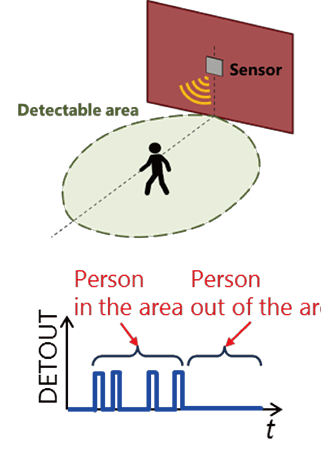

●モーション検知(進⼊/存在検知)

内蔵信号処理エンジンが演算しDETOUT端子を通じて、動作検知結果(進入検知、存在検知)を出力します。

  • [進入検知]

    エリア侵入検知
  • [存在検知]

    エリア内存在検知

●距離検知

内蔵信号処理エンジンが演算しI²CまたはSPIを介して動体までの測距結果を出力します。

  • 距離検知

仕様

周波数範囲 24.06 - 24.24GHz
パッケージ Size: 9mm x 9mm x 1.18mm, BGA package, 0.8mm pitch, 64pin
供給電圧 1.8V
消費電力 平均 0.5mW(*3)
パッケージ表面温度
(動作時)
-40 to 105°C
送信電力 Tx EIRP (typ) 4.0dBm
検知範囲 推奨検知範囲: 8m(*1) (正面方向)
120/95° FOV(*1)(*2) (選択可能)
出力信号 動作検知フラグ、測距データ

*1: 検知範囲は周辺環境に依存します。
*2: 検知距離半角値
*3: モーション検知モードで、0.1%のデューティーサイクルで動作させた場合

評価キットに含まれる提供物

  • ・ SC1232AR3評価ハードウェアとUSB ケーブル (A to micro-B)
  • ・ センサーライブラリー/ 評価用ソフトウェア(GUI) windows 10対応
  • ・ 関連資料
    • 評価用ソフトウェア(GUI)動作マニュアル
    • API仕様書
    • アプリケーションノート(セットアップパラメータ/ API用のサンプル C ソースコード)
