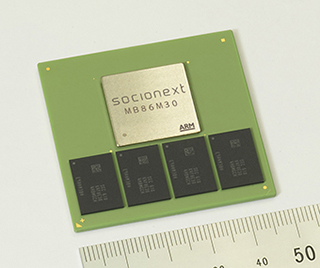

4K/60p HEVC対応 マルチフォーマットコーデック MB86M30
“MB86M30” は、1チップで HEVC/H.265、AVC/H.264、MPEG2方式の映像データおよび音声データのエンコード、 デコード、トランスコード機能を提供します。 MB86M30はホストCPUからPCIeで制御可能なスレーブ・タイプのLSIです。

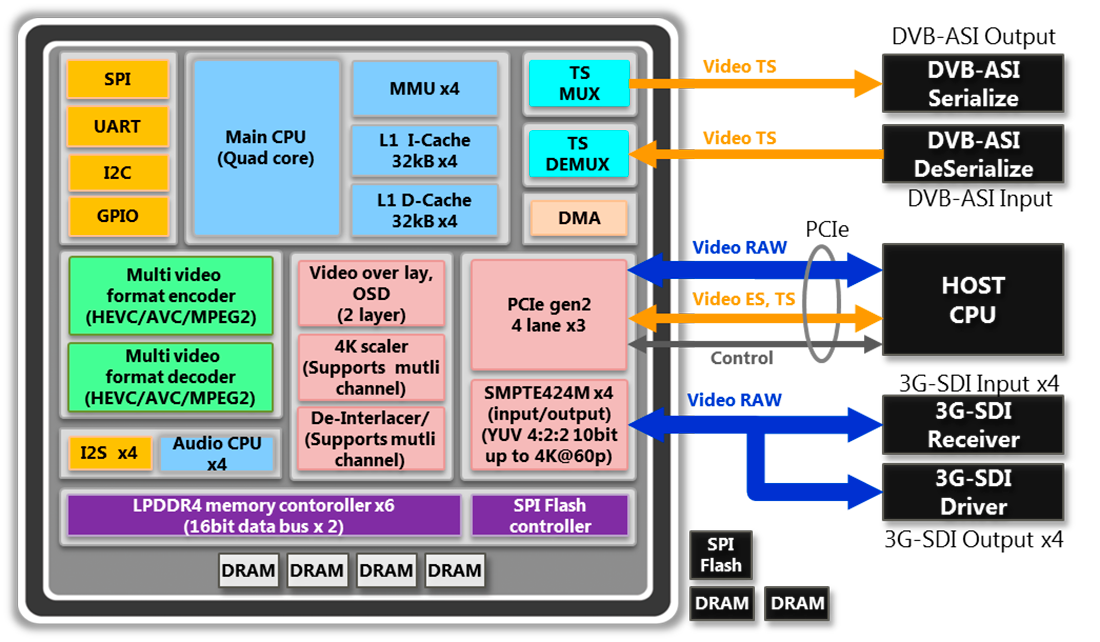

ブロックダイヤグラム
特長
- 4K/60p HEVC/H.265、またはAVC/H.264のリアルタイムエンコード/デコード
- 4K/60p HEVC/H.265エンコードを超低遅延(10ms)で処理可能(オプション)
- HDR(High Dynamic Range)映像対応のHEVCエンコードアルゴリズム
- 4K/60p HEVCエンコード時、6.3Wの低消費電力を実現。さらに、DRAMを4個内蔵していることにより、システムへの高い実装密度を実現
アプリケーション
- 放送機器
- IPビデオ配信機器
- 医療機器
- サイネージ
主な仕様
| Video | Encoding | HEVC/H.265 4:2:2 10bit (up to 4096 x 2160p60) AVC/H.264 4:2:2 10bit (up to 2160p60) MPEG2 4:2:0 8bit (up to 1080i59.94, 1080p30) |
|---|---|---|
| Ultra Low Latency Encoding *1 | HEVC/H.265 4:2:2 10bit (up to 4096 x 2160p60) Latency : 10ms |
|
| Decoding *2 | HEVC/H.265 4:2:2 10bit (up to 4096 x 2160p60) AVC/H.264 4:2:2 10bit (up to 2160p60) MPEG2 4:2:0 8bit (up to 1080i59.94, 1080p30) |
|
| Transcoding *3 | HEVC to HEVC, H.264 to HEVC, MPEG2 to HEVC, etc. | |
| Pre-Processing | De-Interlacing, Scaling, Filtering, Video overlay | |
| Multiple channel operation | Up to 4ch @HEVC/H.265 encoding, 1080p60 | |
| HDR ready | - | |
| Audio | Encoding | LPCM, AAC-LC, MPEG1-Layer2 |
| Decoding | LPCM, AAC-LC, MPEG1-Layer2 | |
| Pass through | - | |
| Stream processing | TS MUX | Up to 4ch |
| TS DEMUX | Up to 4ch | |
| Interface | Control | PCIe 2.0 |
| Stream | PCIe 2.0, TS-Serial Input x 4ch, TS-Serial Output x 4ch | |
| Video | PCIe 2.0, Video Parallel Input x 4ch, Video Parallel Output x 4ch |
|
| Audio | I2S Input x 4 stereo pair, I2S Output x 4 stereo pair | |
| System | Internal Memory | LPDDR4-2400 8Gbits x 4pcs |
| External Memory | LPDDR4-2400 (16bit x 2ch) x 2pcs | |
| Boot Device | SPI Flash | |
| Package | FCBGA 47.5mm x 47.5mm |
*1: Ultra Low Latency Encoding機能はオプションです。
*2: デコード機能はMB86M30が生成したストリームで検証済みです。その他のストリームへの対応状況はお問い合わせください。
*3: Transcoding機能はオプションです。
