アナログ・マクロ

当社は、通信・画像処理・センサ・制御などのさまざまなアプリケーションを開発するお客様向けに、各種アナログ・マクロ(データコンバータ、 パワーマネジメント、温度センサ、アナログフロントエンド)を提供しています。

●すべてのマクロはシリコン実証済み

●多数のSoCに搭載され、量産実績あり

データコンバータ

SoCに要求される低消費電力、小面積を実現した各種データコンバータマクロを提供します。

●パイプライン型&高速SAR型ADC

  • 分解能10bit/12bit、最大変換レート600MS/s
  • 世界最小クラスの消費電力を実現

●ΔΣ(デルタシグマ)型ADC

  • 分解能16bit-24bitに対応可能
  • SINAD 85dBの高精度で、消費電力1mW以下を実現

●ΔΣ(デルタシグマ)型DAC

  • 分解能16bit-24bitに対応可能
  • SINAD 90dBを実現

[データコンバータ]

パワーマネジメント

SoCに要求される低消費電力、小面積を実現した各種データコンバータマクロを提供します。

●低ノイズ電源用途向け LDO

  • I/O一体型など、小面積版をラインナップ
  • 短絡検知など、安全保護機能を実装
  • ADC, PLLなどのアナログIPへの電源供給にも対応

●パワーオンリセット

  • 電圧検知レベル、リセット時間をカスタマイズ可能
  • ブラウンアウトリセットにも対応

[パワーマネジメントマクロの適用例]

センサー、アナログフロントエンド(AFE)

チップ内部の温度や電圧を計測するセンサーマクロや、外部の各種センサー信号を処理する低消費電力のAFEを提供します。

●温度センサーマクロ

  • 高い分解能(0.125℃)でチップ内部の温度モニタが可能
  • 低消費電力、小面積のため1チップに複数個搭載が可能
  • 温度に応じた電圧・周波数制御システムを実現

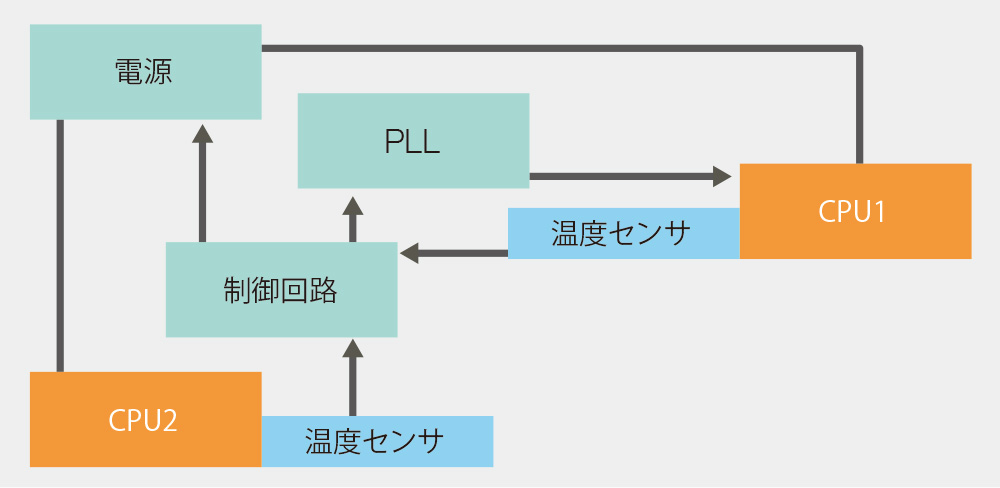

[温度センサの適用例]

●スキャナーAFE

  • CCD/CIS 両対応
  • Gain/Offset調整機能を実装
  • 12bit 高速ADCを搭載
  • 低消費電力(72mW)

[スキャナーAFE適用例]

●さまざまなセンサー信号や外部信号に対応したカスタムAFE

  • 光センサー、湿度センサー、ジャイロセンサー用AFE
  • Video AFE
  • Audio AFE
  • デジタルTV用AFE
