グラフィックス・ディスプレイ・コントローラ SC1701 Series

グラフィックス・ディスプレイ・コントローラ SC1701 Series
  • 製品に関するお問い合わせ
  • 詳しい資料の要求

ソシオネクストのグラフィックス・ディスプレイ・コントローラ SC1701 Seriesは、幅広い車載リモートディスプレイ用途に最適化されたソリューションにより、BOMの削減とコスト競争力のあるシステムを実現します。

SC1701 Seriesは、2つのディスプレイコントローラを内蔵しているため、単独のリンクで2つの異なるビデオストリームの受信・表示が可能となり、柔軟なアーキテクチャ設計に貢献します。非圧縮では最大9.6Gbps、VESA DSC圧縮⽅式の利⽤で最大28Gbpsの動画をサポートしているため、将来の要求にも応えられる設計となっています。さらに、シグネチャユニットによって、安全性とデータの完全性を検証することも可能です。

特長

  • 4K 解像度 (3840 x 2160 @ 60Hz / 30bpp)
  • Socionext SEERIS®(シーリス) 2D グラフィックスエンジン
  • ディスプレイコントローラ x 2、TCON x 2 搭載
  • シグネチャユニット、 セーフティレイヤ
  • 最大12GbpsのAPIX®3 レシーバ (HDCP 1.4対応)
  • APIX®3を通したイーサネットサポート
  • VESA DSC による最大3:1比のデータ圧縮
  • ディスプレイ出力I/F (OpenLDI, miniLVDS, RSDS, TTL)
  • タッチコントローラ接続とオーディオジェネレータ
  • 外部接続用のさまざまなペリフェラル
  • EMIを低減するスペクトラム拡散変調
  • AEC-Q100対応
  • オートモーティブセーフティとASIL Bサポート
  • デザインとBOMの柔軟性のための2種類のパッケージバリエーション

*:SEERISは株式会社ソシオネクストの登録商標です。

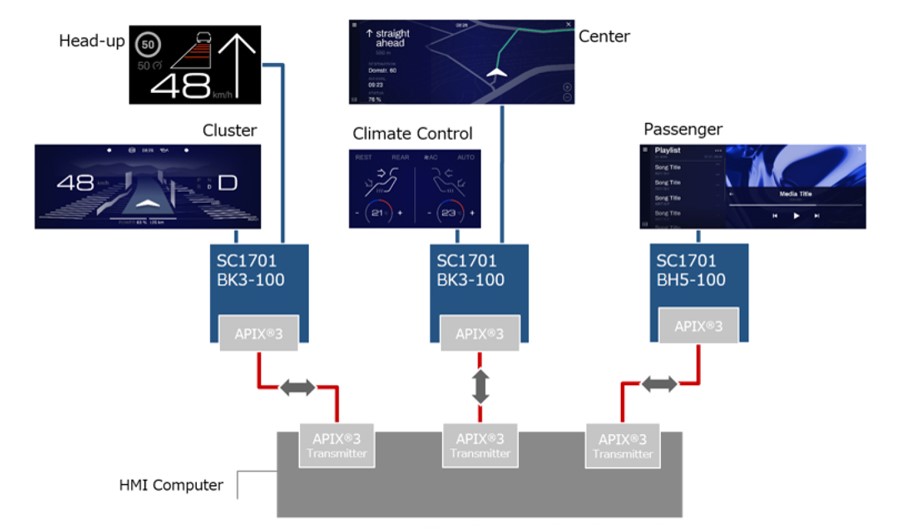

ディスプレイ・ドメイン・アーキテクチャ

ディスプレイ・ドメイン・アーキテクチャ

主な仕様

Features SC1701BK3 SC1701BH5
Package – Pin HS – BGA – 319 EP – LQFP – 216
Size, Pitch 23x23mm, 1.0mm 24x24mm, 0.4mm
2D Core Socionext SEERIS®-MVL Socionext SEERIS®-MVL
Video Channels 2 1
Video Output Resolution 1x3840x2160 @ 60fps (30bit)
2x2560x1600 @ 60fps (30bit)
1x1920x1080 @ 60fps (30bit)
Video Output Dual TCON-RSDS
2x 6 pair miniLVDS, TTL
2x dual LVDS (OpenLDI)
TCON-RSDS
6 pair miniLVDS, TTL
dual LVDS (OpenLDI)
Video Formats
Decompression
RGBA or YUV4:4:4 / 4:2:2
VESA DSC v1.2 (2:1/3:1)
RGBA or YUV4:4:4 / 4:2:2
VESA DSC v1.2 (2:1/3:1)
Pixel Speed 2x266MPix/s or 1x533Mpix/s 266MPix/s
Signature Units 2 x 8 8
Image Processing CLUT, Matrix, Dither, Gamma,
Sprites, α blending, scaling
CLUT, Matrix, Dither, Gamma,
Sprites, α blending, scaling
Audio I²S over APIX®3, Sound Generator
APIX® Down – Up APIX®3 @ 12Gbps - 187 Mbps APIX®3 @ 6Gbps - 187 Mbps
Content Protection HDCP 1.4 (APIX®3)
Network MII - Ethernet over APIX®3 @ 100 Mbps
Option Available also without APIX®3 Rx and related features
Daisy Chain Yes, requires external Tx -
Video input / Capture Dual MIPI-DSI v1.2, dualLVDS (OpenLDI)
SRAM – Flash 256K (9KB ECC) - 128K
Standard I/O USART-LIN, I²C, GPIO, PWM, ADC, HS-SPI, CAN listener
Stepper Motor Control 6
Qualification AEC-Q100, Ta -40 … +105°C

ドキュメント

●カタログ

●技術ドキュメント

下記の技術ドキュメントにつきましては、お手数ですがフォームよりご要求していただけますようお願いします。

  • ハードウェアマニュアル
  • レジスタディスクリプション
  • 評価ボード仕様書
  • PCBガイドライン
