模拟电路·宏

本公司针对从事通信、图像处理、传感器、控制等各种应用程序开发的客户提供了各种模拟宏(数据转换器、电源管理、温度传感器、模拟前端)。

●所有的宏均已完成Si验证

●已搭载到多个SoC上,有成功量产案例

数据转换器

提供实现了SoC所需求的低功耗、面积小的各种数据转换器宏。

●管道型&高速SAR型ADC

  • 分辨率10bit/12bit,最大转换率600MS/s
  • 实现世界最小级别的功耗

●ΔΣ(Delta-Sigma)型ADC

  • 可支持分辨率16bit-24bit
  • 实现SINAD 85dB的高精度,功耗低于1mW

●ΔΣ(Delta-Sigma)型DAC

  • 可支持分辨率16bit-24bit
  • 实现SINAD 90dB,功耗低于1mW

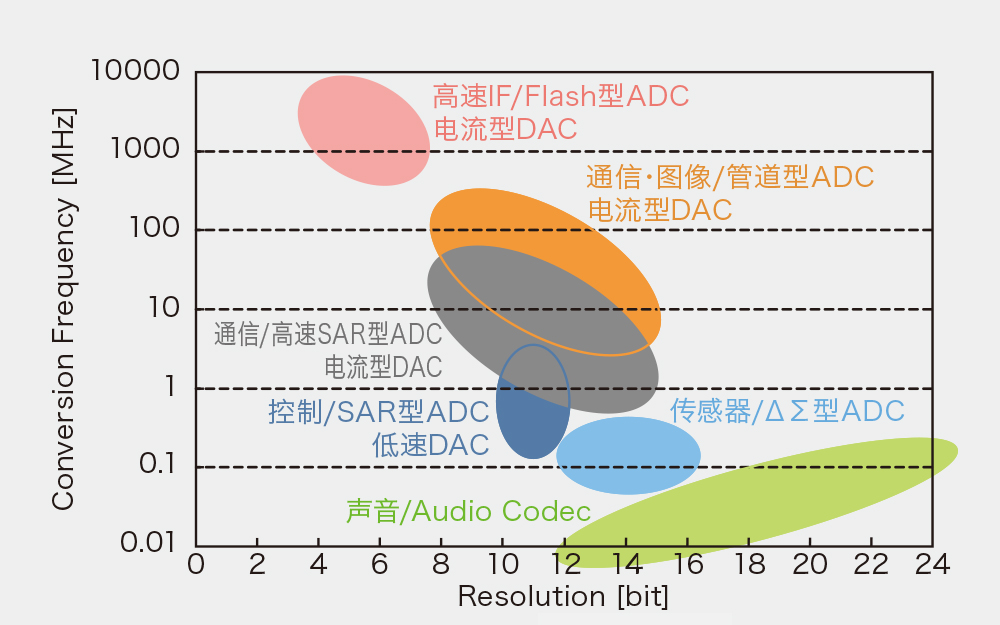

[数据转换器]
Data Converters

电源管理

提供SoC所要求的实现单一电源化所需的各种电源管理宏。

●用于低噪声电源用途的LDO

  • 产品系列包括I/O一体型等小面积产品
  • 安装了短路检测等安全保护功能
  • 兼容ADC和PLL等对模拟IP的电源供应

●上电复位

  • 可定制电压检测水平、复位时间
  • 兼容欠压复位

[电源管理宏的应用例]
Example Application of Power Management Macro

传感器、模拟前端(AFE)

提供测量芯片内部温度和电压的传感器宏、处理外部各种传感器信号的低功耗AFE。

●温度传感器宏

  • 可以高分辨率(0.125℃)监测芯片内部温度
  • 由于低功耗和小面积,可在一个芯片上配置多个温度传感器宏
  • 实现根据温度控制电压和频率的系统

[温度传感器的应用例]
Example Application of Temperature Sensor

●扫描仪AFE

  • 兼容CCD/CIS两者
  • 备有Gain/Offset调整功能
  • 配备12bit 50MS/s ADC
  • 低功耗(72mW)

[扫描仪AFE的应用例]
Example Application of Temperature Sensor

●兼容各种传感器信号和外部信号的定制化AFE

  • 用于光传感器、温度传感器、陀螺仪传感器的AFE
  • Video AFE
  • Audio AFE
  • D用于数字电视的AFE
