60GHz 電波式測距センサー 3D検知モデル SC1220AT2

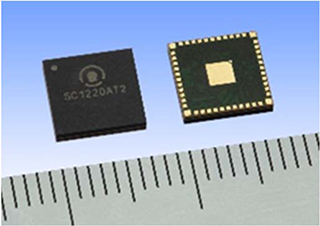

SC1220_外観写真

外観写真

電波式測距センサー3D検知モデル「SC1220AT2」は、低消費電力で3次元空間内の物体の動きを検知可能な、60GHz帯レーダーセンサーです。

主な特長

  • ●3次元の動き検知に最適

    • 送信2系統、受信2x2アレイのアンテナで、方位角・仰角、速度、および距離を検知可能
    • 広帯域(最大6.8GHz)、高精度リニアチャープのFMCW方式レーダー
    • 望ましい検知範囲:正面方向距離 ~0.5m(*1)、分解能 1cm(*2)[ハンドジェスチャの場合]
  • ●ハードウェア設計を容易にする高集積デバイス

    • アンテナ、無線回路、A/Dコンバーター、FIFOメモリ、SPIインタフェースを内蔵
    • セット製品のPCB面積およびBOM削減に貢献、セット実装が容易
    • 小型パッケージ (7.0mm x 7.0mm、LGAパッケージ)
  • ●低消費電力

    • 4つ動作モード (Shutdown, Deep Sleep, Light Sleep, Sensing)で制御
    • フレキシブルにデューティサイクルを制御するインテリジェント電力制御シーケンサーを搭載
    • 平均消費電力2.5mW(*3)
    • *1: センシング条件および周辺環境に依存
      *2: 今後、数値を更新する可能性があります。
      *3: 当社想定条件(デューティサイクル0.5%)にて算出

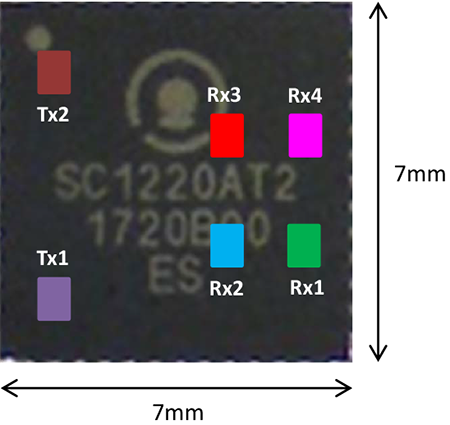

アンテナ構成

アンテナ構成

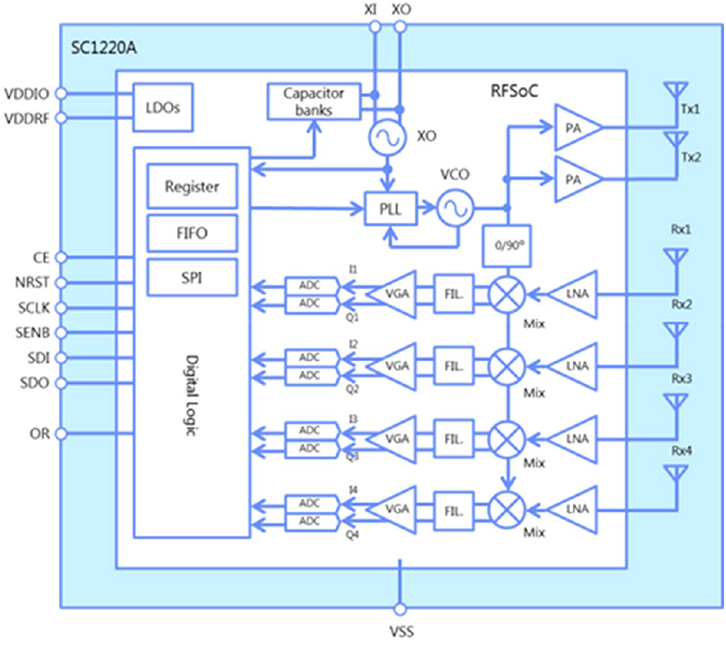

ブロック構成図

ブロック構造図

仕様

レーダー設定モード FMCW/FSKCW/CW
供給電圧 1.5V - 1.8V (コア部) / 1.8 - 3.3V (I/O部)
消費電力 308mW (ピーク消費電力)
2.5mW (0.5%デューティサイクル動作時の平均消費電力)
送信機 周波数: 57.1 - 63.9GHz (最大6.8GHz帯域幅)
EIRP: -7dBm
受信機 ノイズ指数: 12dB
デジタル部 ADC (11bit 10MHz)、FIFO (32KB)、SPII/F (≤50MHz)
動作温度 -40 to 85°C

評価キット

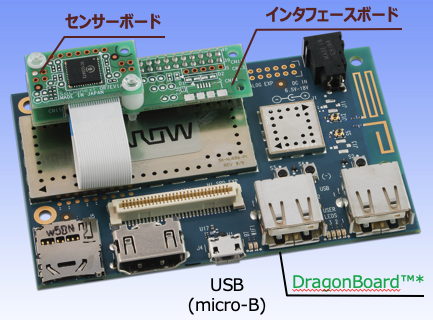

SC1220_SC1220AT2-B-113

SC1220AT2-B-113

3D位置センシング評価キット“SC1220AT2-B-113”は、60GHz電波式測距センサー“SC1220AT2”の評価環境を提供します。

*: DragonBoardは米国及びその他の国々で登録された
Qualcomm Incorporatedの商標です。

  • ●評価キット内容物

    ・SC1220AT2評価ハードウェアとUSBケーブル
    ・センサードライバ/ ライブラリおよび3D検知評価ソフトウェア(GUI)
    ・関連資料
    • 評価用ソフトウェア(GUI)動作マニュアル
    • API仕様書
    • アプリケーションノート(API制御用のサンプルMATLABコードおよびサンプルCコード)
  • ●詳細情報

    評価キット“SC1220AT2-B-113”の詳細情報は、下記カタログをご覧ください。 60GHz 電波式測距センサー 3D検知モデル SC1220AT2用 評価キットカタログ [PDF]
